製品情報
高圧集合装置
高圧集合管に逆止弁付高圧用ボールバルブを組み込んだものです。高圧ホースによりLPガス容器と接続し、複数の容器からLPガスを取り出すことが可能です。

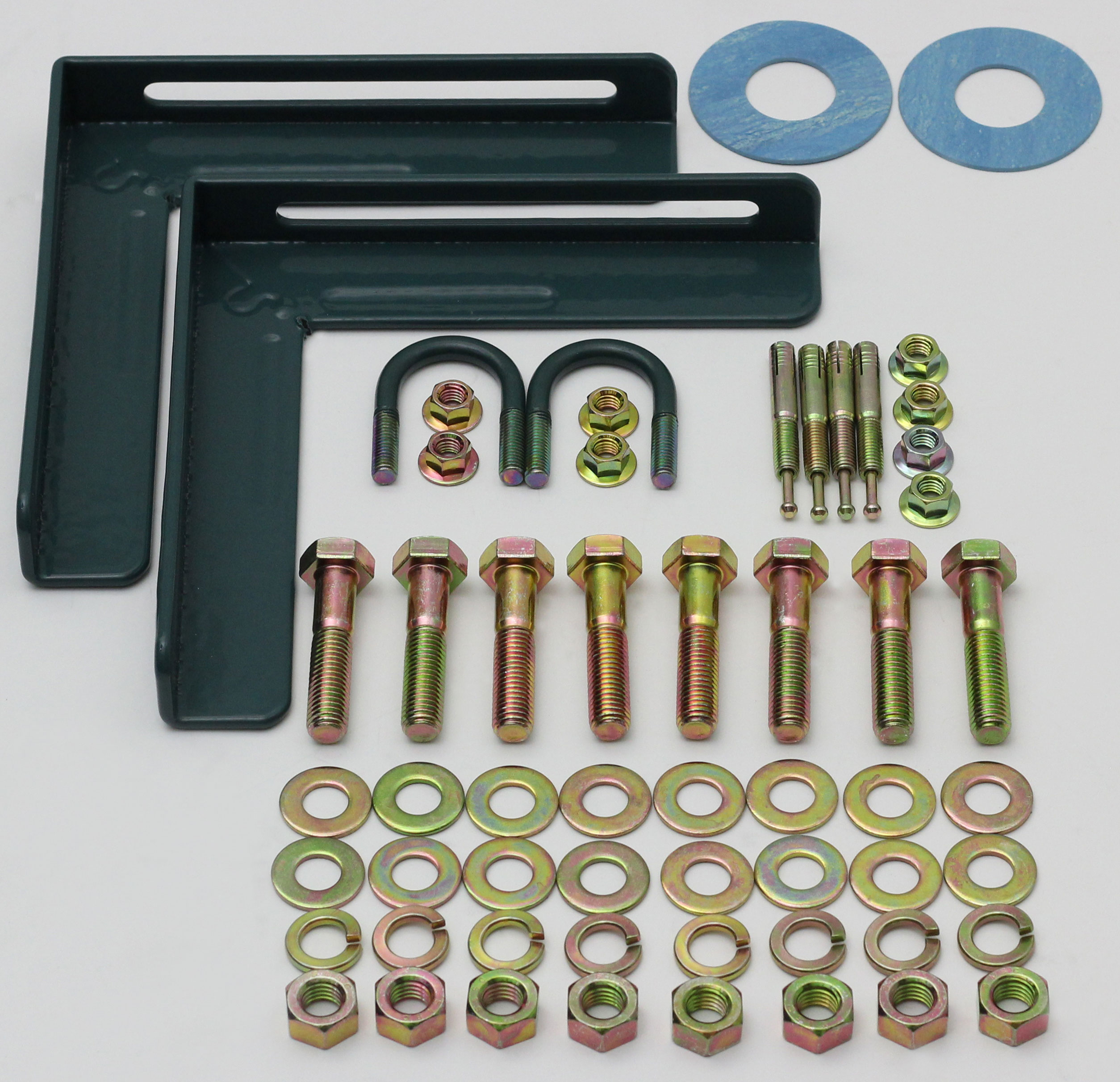

付属品A
架台×2
M8 アンカーボルト（ナット付）×4
15A Uボルト（ナット付）×2
M12 ボルト×8
M12 ナット×8
M12 ばね座金×8
M12 平座金×16
15A フランジパッキン×2

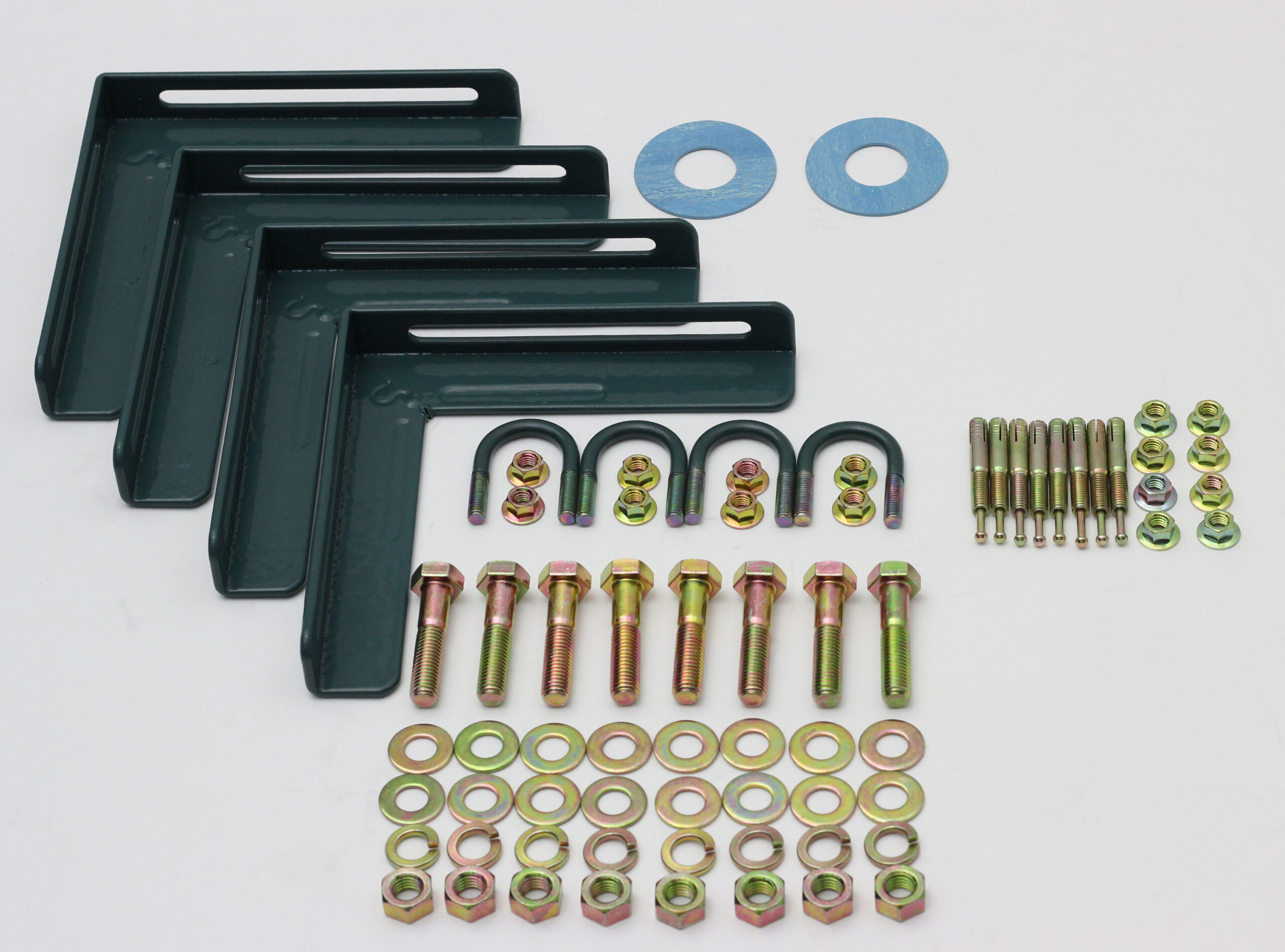

付属品B
架台×4
M8 アンカーボルト（ナット付）×8
15A Uボルト（ナット付）×4
M12 ボルト×8
M12 ナット×8
M12 ばね座金×8
M12 平座金×16
15A フランジパッキン×2

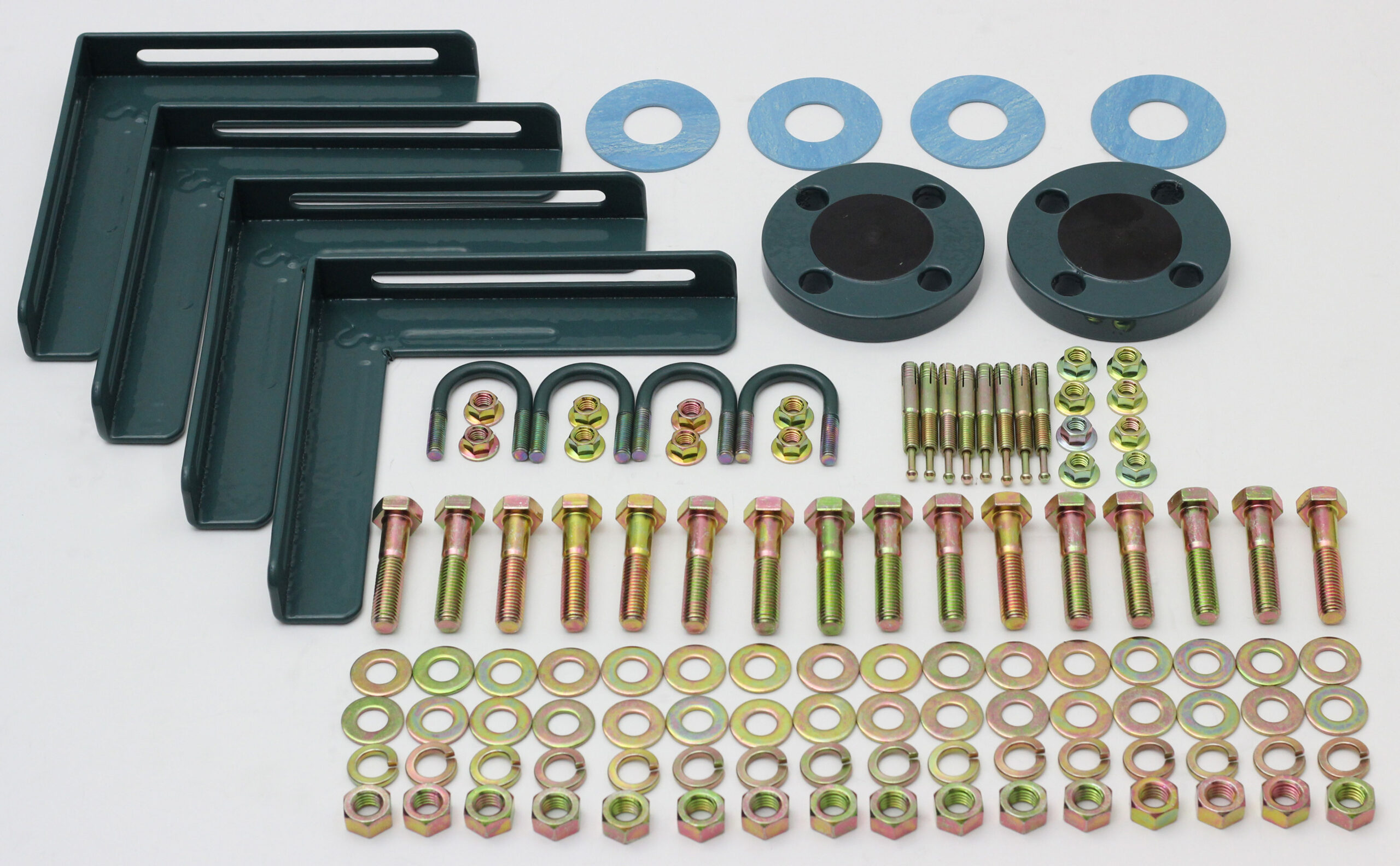

付属品C
架台×4
M8 アンカーボルト（ナット付）×8
15A Uボルト（ナット付）×4
M12 ボルト×16
M12 ナット×16
M12 ばね座金×16
M12 平座金×32
15A フランジパッキン×4
15A フタフランジ×2
主要型式一覧
| 型式 | 備考 | 質量 | 図面（PDF） | 図面（DXF） | 仕様書（PDF） |
|---|---|---|---|---|---|
| PHW-4B | 15A片側フランジ型／4本立集合装置 |
約3.0kg |
|
|
|
| PHW-4B-TH | 15A片側フランジ型／4本立集合装置／手締めハンドルホース 600mm 4本【付属品】A |
約3.0kg |
|
||
| PHW-4B-TS | 15A片側フランジ型／4本立集合装置／スパナ締めホース 600mm 4本【付属品】A |
約3.0kg |
|
||
| PHW-6B | 15A片側フランジ型／6本立集合装置 |
約4.0kg |
|
|
|
| PHW-6B-TH | 15A片側フランジ型／6本立集合装置／手締めハンドルホース 600mm 4本 1000mm 2本【付属品】B |
約4.0kg |
|
||
| PHW-6B-TS | 15A片側フランジ型／6本立集合装置／スパナ締めホース 600mm 4本 1000mm 2本【付属品】B |
約4.0kg |
|
||
| PHW-8B | 15A片側フランジ型／8本立集合装置 |
約5.0kg |
|
|
|
| PHW-8B-TH | 15A片側フランジ型／8本立集合装置／手締めハンドルホース 600mm 4本 1000mm 4本【付属品】B |
約5.0kg |
|
||
| PHW-8B-TS | 15A片側フランジ型／8本立集合装置／スパナ締めホース 600mm 4本 1000mm 4本【付属品】B |
約5.0kg |
|
||
| PHW-10B | 15A片側フランジ型／10本立集合装置 |
約6.0kg |
|
|
|
| PHW-10B-TH | 15A片側フランジ型／10本立集合装置／手締めハンドルホース 600mm 6本 1000mm 4本【付属品】B |
約6.0kg |
|
||
| PHW-10B-TS | 15A片側フランジ型／10本立集合装置／スパナ締めホース 600mm 6本 1000mm 4本【付属品】B |
約6.0kg |
|
||
| PHW-6FB | 15A両側フランジ型／6本立集合装置 |
約5.4kg |
|
|
|
| PHW-6FB-TH | 15A両側フランジ型／6本立集合装置／手締めハンドルホース 600mm 4本 1000mm 2本【付属品】C |
約5.4kg |
|
||
| PHW-6FB-TS | 15A両側フランジ型／6本立集合装置／スパナ締めホース 600mm 4本 1000mm 2本【付属品】C |
約5.4kg |
|
||
| PHW-8FB | 15A両側フランジ型／8本立集合装置 |
約6.4kg |
|
|
|
| PHW-8FB-TH | 15A両側フランジ型／8本立集合装置／手締めハンドルホース 600mm 4本 1000mm 4本【付属品】C |
約6.4kg |
|
||
| PHW-8FB-TS | 15A両側フランジ型／8本立集合装置／スパナ締めホース 600mm 4本 1000mm 4本【付属品】C |
約6.4kg |
|
||
| PHW-10FB | 15A両側フランジ型／10本立集合装置 |
約7.4kg |
|
|
|
| PHW-10FB-TH | 15A両側フランジ型／10本立集合装置／手締めハンドルホース 600mm 6本 1000mm 4本【付属品】C |
約7.4kg |
|
||
| PHW-10FB-TS | 15A両側フランジ型／10本立集合装置／スパナ締めホース 600mm 6本 1000mm 4本【付属品】C |
約7.4kg |
|
||
| PHW-12FB | 15A両側フランジ型／12本立集合装置 |
約8.4kg |
|
|
|
| PHW-12FB-TH | 15A両側フランジ型／12本立集合装置／手締めハンドルホース 600mm 6本 1000mm 6本【付属品】C |
約8.4kg |
|
||
| PHW-12FB-TS | 15A両側フランジ型／12本立集合装置／スパナ締めホース 600mm 6本 1000mm 6本【付属品】C |
約8.4kg |
|
||
| PHW-20-8F | 20A両側フランジ型／8本立集合装置 |
約8.0kg |
|
|
|
| PHW-20-10F | 20A両側フランジ型／10本立集合装置 |
約9.2kg |
|
|
|
| PHW-20-12F | 20A両側フランジ型／12本立集合装置 |
約10.4kg |
|
|
|
| PHW-20-14F | 20A両側フランジ型／14本立集合装置 |
約11.6kg |
|
|
|
| PHW-20-16F | 20A両側フランジ型／16本立集合装置 |
約12.8kg |
|
|
|
| PHW-20-18F | 20A両側フランジ型／18本立集合装置 |
約14.0kg |
|
|
|
