IGLシリーズ
中間圧供給方式により各戸または建物に引き込まれた都市ガスをメーター入口で供給約款上の低圧圧力に減圧するハウスレギュレータです。Hタイプは屋内設置用、Sタイプは屋外設置用となります。
主要型式一覧
| 型式 | 備考 | 質量 | 図面（PDF） | 図面（DXF） | 仕様書（PDF） |
|---|---|---|---|---|---|
| IGL-20H | 出入口接続：Rc3/4／屋内仕様／ハイカット弁内蔵／ストレーナ内蔵／取付姿勢：垂直(流れ方向上向き) | 約0.7kg |
|
|
|
| IGL-32H | 出入口接続：Rc1 1/4／屋内仕様／ハイカット弁内蔵／ストレーナ内蔵／取付姿勢：垂直(流れ方向上向き) |
約4.9kg |
|
||
| IGL-32H-F | 出入口接続：Rc1 1/4／屋内仕様／ハイカット弁内蔵／ストレーナ内蔵／取付姿勢：水平 |
約4.9kg |
|
||
| IGL-50H-F | 出入口接続：Rc2,屋内仕様／ハイカット弁内蔵／ストレーナ内蔵／取付姿勢：水平 |
約15kg |
|
|
|

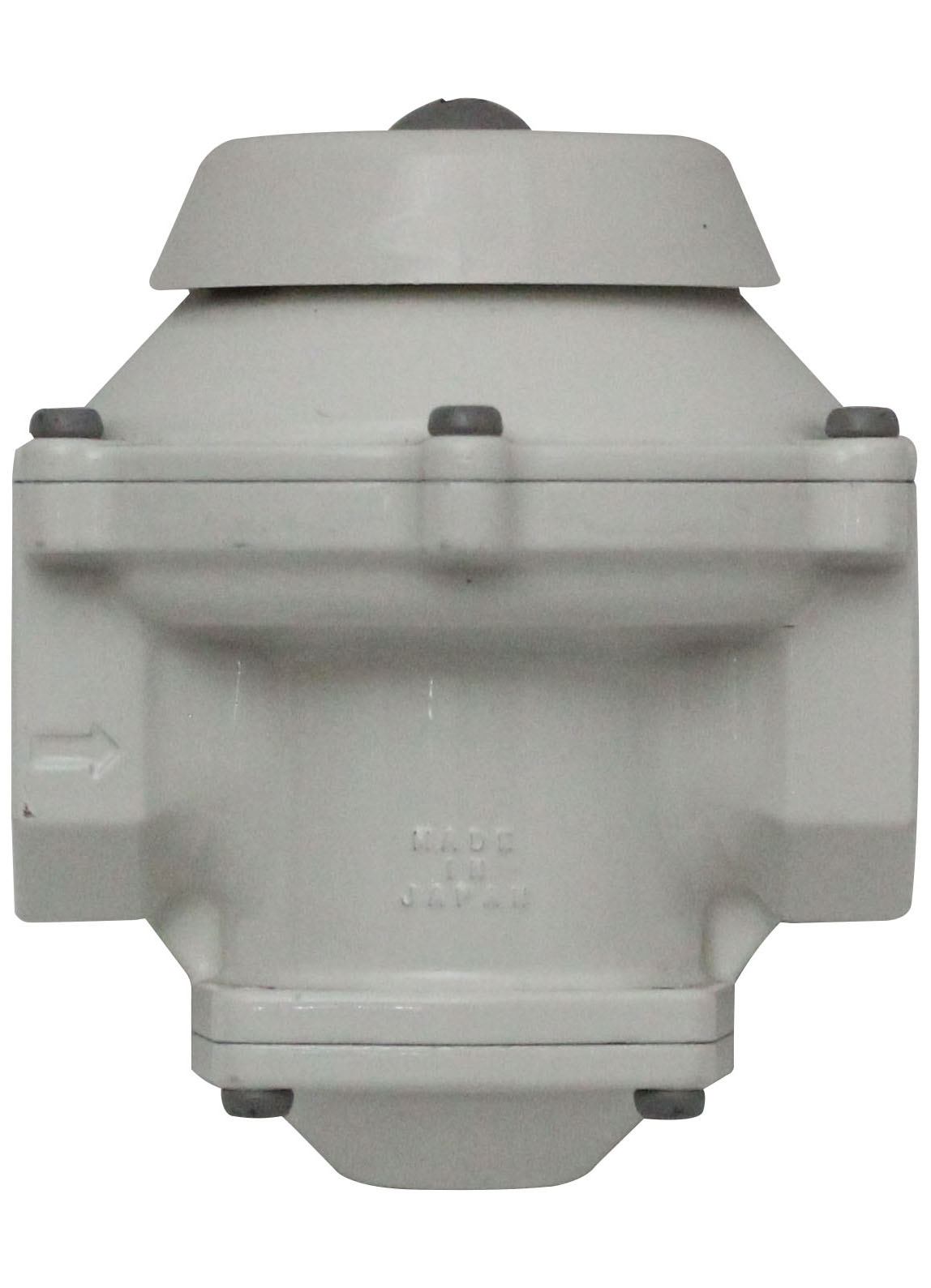

| IGL-20S | 出入口接続：Rc3/4／屋外仕様／リリーフ弁内蔵／ストレーナ内蔵／取付姿勢：垂直(流れ方向上向き) |
約0.7kg |
|
|
|
| IGL-20S-F | 出入口接続：Rc3/4／屋外仕様／リリーフ弁内蔵／ストレーナ内蔵／取付姿勢：水平 |
約0.7kg |
|
||
| IGL-32S | 出入口接続：Rc1 1/4／屋外仕様／リリーフ弁内蔵／ストレーナ内蔵／取付姿勢：垂直(流れ方向上向き) |
約4.9kg |
|
||
| IGL-32S-F | 出入口接続：Rc1 1/4／屋外仕様／リリーフ弁内蔵／ストレーナ内蔵／取付姿勢：水平 |
約4.9kg |
|
|
|
| IGL-50S-F | 出入口接続：Rc2／屋外仕様／ハイカット弁内蔵／ストレーナ内蔵／リリーフ弁内蔵／取付姿勢：水平 |
約15kg |
|
|
|
