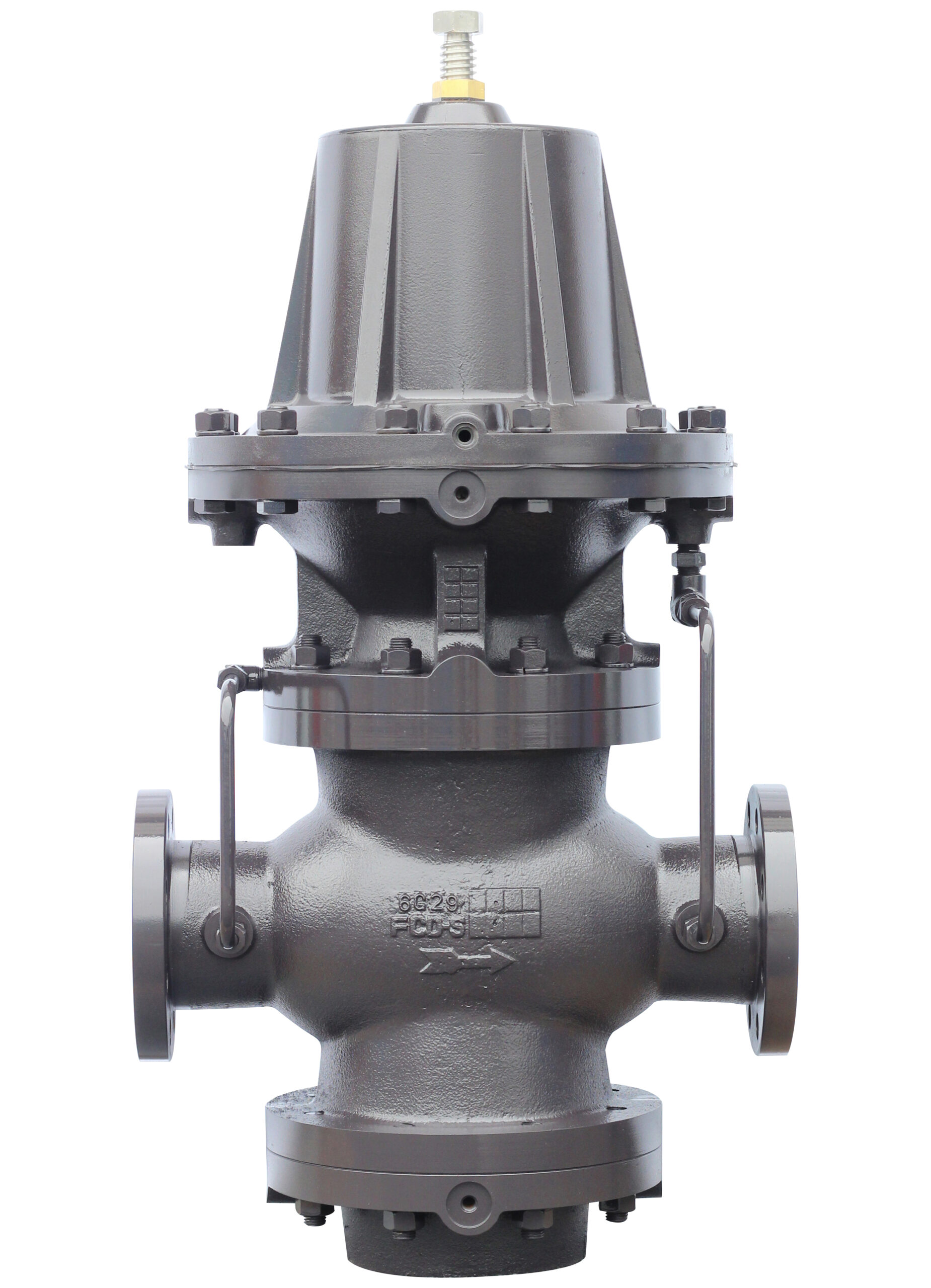

NMFシリーズ
応答性が良い直動式ABガバナです。ハイカット弁内蔵のWシリーズや低差圧大容量を実現した2型タイプもございます。
主要型式一覧
| 型式 | 備考 | 質量 | 図面（PDF） | 図面（DXF） | 仕様書（PDF） |
|---|---|---|---|---|---|
| NMF-20 | ABガバナ／出入口接続：JIS10K20A(FF)フランジ／ストレーナ内蔵 ※特殊仕様対応可 |
約8.7kg |
|
|
|
| NMF-25 | ABガバナ／出入口接続：JIS10K25A(FF)フランジ ※特殊仕様対応可 |
約16.7kg |
|
|
|
| NMF-25-40 | ABガバナ／出入口接続：JIS10K25A-40A(FF)フランジ ※特殊仕様対応可 |
約17.2kg |
|
|
|
| NMF-40 | ABガバナ／出入口接続：JIS10K40A(FF)フランジ ※特殊仕様対応可 |
約47.5kg |
|
|
|
| NMF-50 | ABガバナ／出入口接続：JIS10K50A(FF)フランジ ※特殊仕様対応可 |
約48.5kg |
|
|
|
| NMF-80 | ABガバナ／出入口接続：JIS10K80A(FF)フランジ ※特殊仕様対応可 |
約145kg |
|
|
|
| NMF-100 | ABガバナ／出入口接続：JIS10K100A(FF)フランジ ※特殊仕様対応可 |
約165kg |
|
|
|
| NMF-25-40-2 | 低差圧BBガバナ／入口圧力：0.05～0.10MPa／出口圧力：10～30kPa／出入口接続：JIS10K25A-40A(FF)フランジ ※特殊仕様対応可 |
約17.2kg |
|
|
|
| NMF-50-2 | 低差圧BBガバナ／入口圧力：0.05～0.10MPa／出口圧力：10～30kPa／出入口接続：JIS10K50A(FF)フランジ ※特殊仕様対応可 |
約48.5kg |
|
|
