感震自動ガス遮断装置
感震遮断弁と感震センサと組み合わせることにより感震自動ガス遮断装置として機能します。設定加速度以上の地震が発生すると、自動的にガスを遮断します。電気や油圧、 圧縮空気など他の動力源を一切使わず、 供給ガスの自圧力を利用して作動します。
共通仕様
| 出入口接続 | 各遮断装置参照 |
|---|

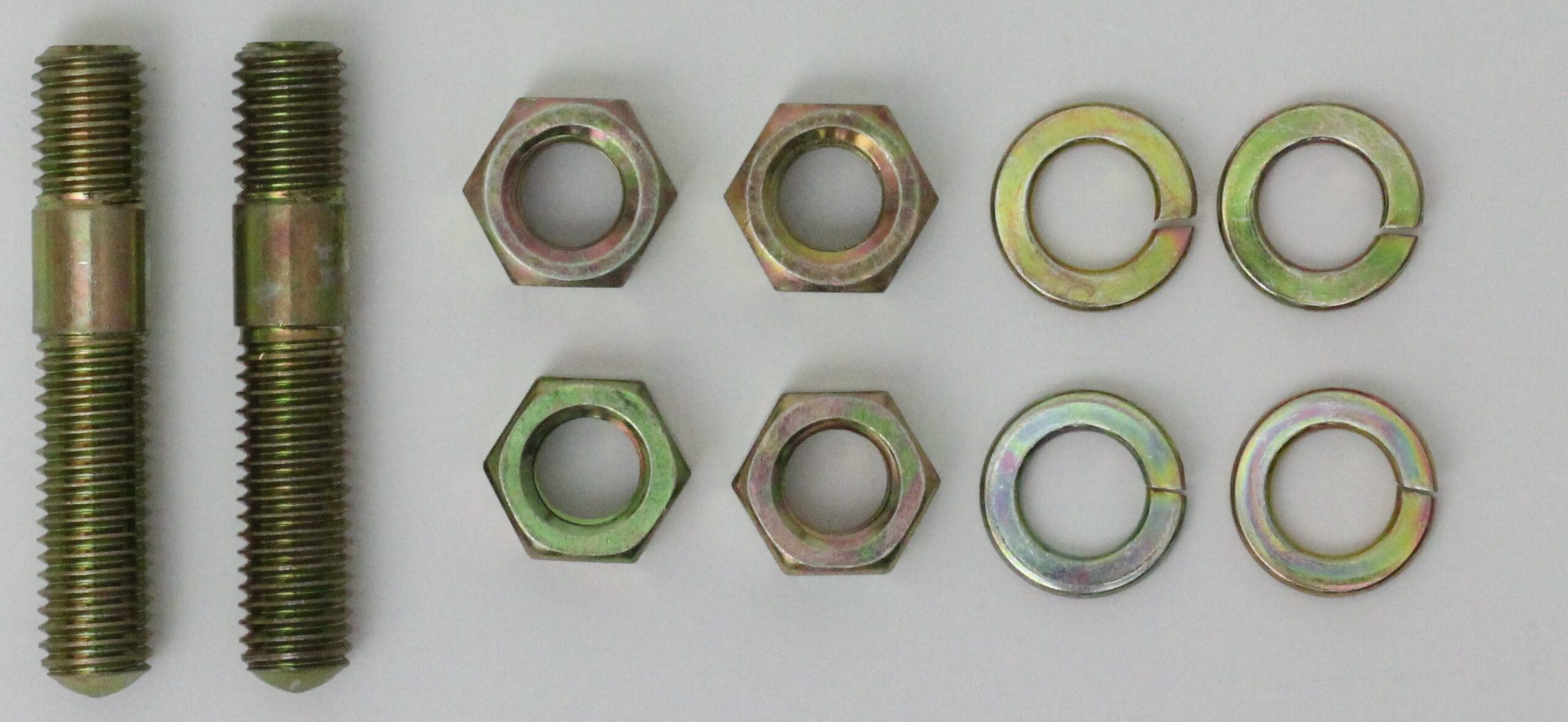

付属品A
M12 スタットボルト×2
M12 六角ナット×4
M12 ばね座金×4

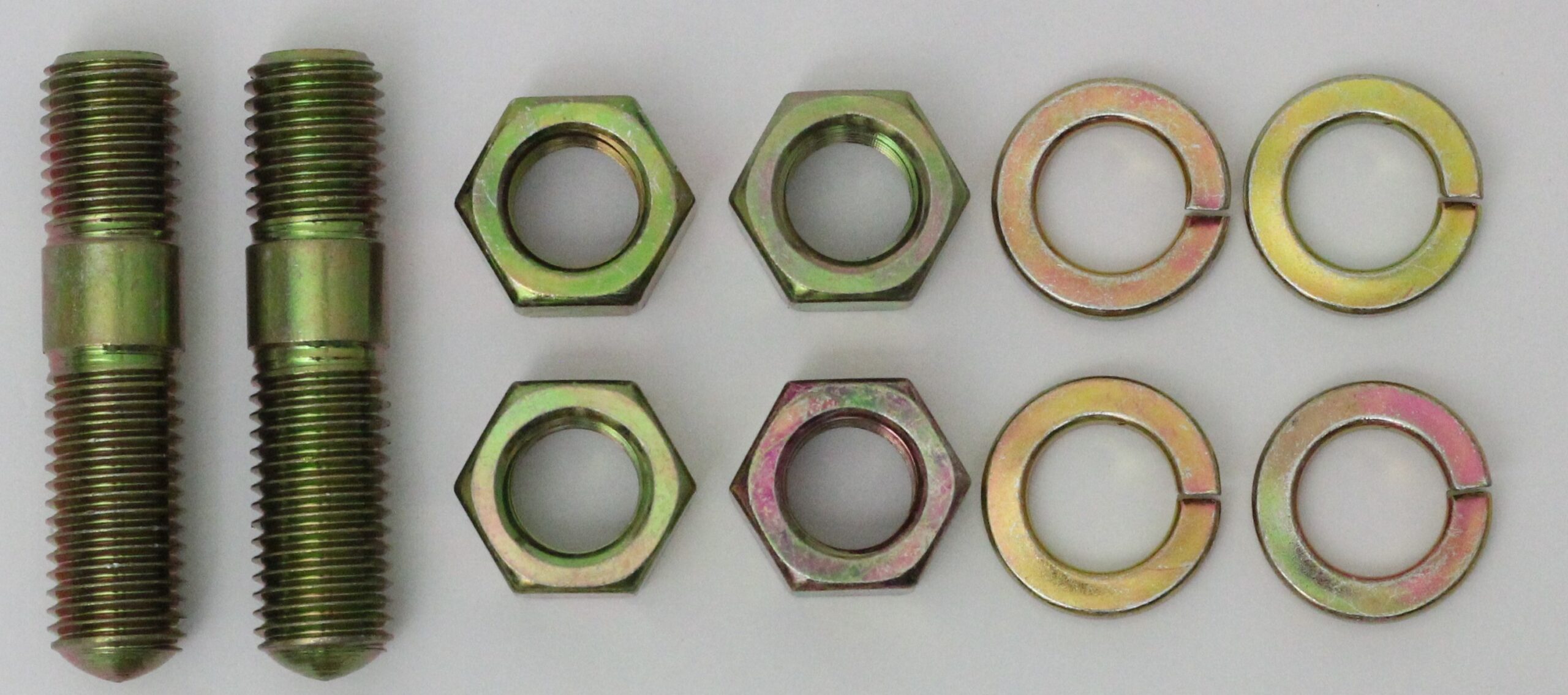

付属品B
M16 スタットボルト×2
M16 六角ナット×4
M16 ばね座金×4
主要型式一覧
| 型式 | 備考 | 質量 | 図面（PDF） | 図面（DXF） | 仕様書（PDF） |
|---|---|---|---|---|---|
| EQ-15 | 使用圧力：(中圧用)0.025～0.20MPa／出入口接続：Rc1/2 |
約3.0kg |
|
|
|
| EQ-20 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS20K20Aフランジ【付属品】A |
約6.6kg |
|
|
|
| EQ-25 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS20K25Aフランジ【付属品】B |
約7.8kg |
|
|
|
| EQ-40 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS20K40Aフランジ |
約20.0kg |
|
|
|
| EQ-50 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K50Aフランジ |
約24.0kg |
|
|
|
| EQ-80 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K80Aフランジ |
約52.0kg |
|
|
|
| EQT-20 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K20A-25Aフランジ【付属品】A、B |
約11.0kg |
|
|
|
| EQT-25 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K25Aフランジ |
約11.0kg |
|
|
|
| EQT-40 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K40Aフランジ |
約27.0kg |
|
|
|
| EQT-50 | 使用圧力：(中圧用)0.025~0.20MPa／出入口接続：JIS10K50Aフランジ |
約27.0kg |
|
|
|
| EQH-20 | 使用圧力：(高圧用)0.07~1.56MPa／出入口接続：JIS20K20Aフランジ【付属品】A | 約6.6kg |
|
|
|
| EQH-25 | 使用圧力：(高圧用)0.07~1.56MPa／出入口接続：JIS20K25Aフランジ【付属品】A |
約7.8kg |
|
|
|
| EQH-40 | 使用圧力：(高圧用)0.07~1.56MPa／出入口接続：JIS20K40Aフランジ【付属品】A |
約20.0kg |
|
|
|
| C2-250B | 震度5強相当／使用圧力：0.025～0.02MPa |
約8.0kg |
|
|
|
| C2-400B | 震度6強相当／使用圧力：0.025～0.02MPa |
約8.0kg |
|
|
|
| C2-BOX | 約6.5kg |
|
|
